18650 liitiumpatarei ühendus

2020-09-28 01:37

Patareide tegelikul kasutamisel on sageli vaja kõrgepinget ja suurt voolu, mis peavad ühendama mitu üksikut akut järjestikku või paralleelselt (või mõlemat), nimetame seda akupaketiks. 18650 liitiumaku võib vajada kindlat standardit.

18650 aku seerias: Kui mitu 18650 liitiumpatareid on järjestikku ühendatud, on aku pinge kogu aku pinge, kuid maht jääb samaks.

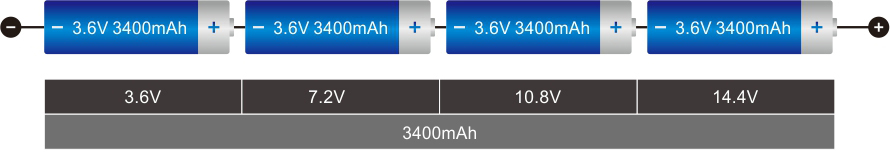

Ühenduse 18650-4S skemaatiline diagramm

18650 aku paralleelselt: Kui ühendate paralleelselt mitu 18650 liitiumpatareid, saate rohkem energiat. Liitiumaku paralleelühendus hoiab pinget konstantsena, samal ajal kui võimsus suureneb. Kogumaht on kõigi üksikute liitiumpatareide kogumahu summa.

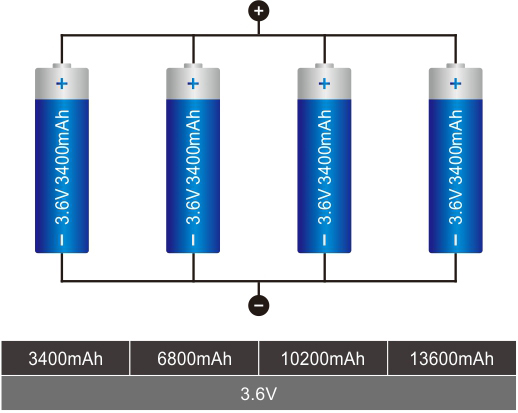

Ühenduse 18650-4P skemaatiline diagramm

18650 aku seeria ja paralleelühendus: järjestikuse ja paralleelühenduse meetod on mitme liitiumpatarei järjestikune ühendamine ja seejärel paralleelsed akupakettide ühendamine. See ei paranda mitte ainult väljundpinget, vaid ka võimsust.

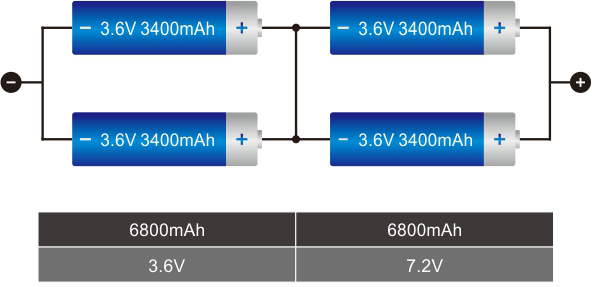

18650-2S2P ühendusskeem

  • Seeria ja paralleelühendus liitiumpatareid vajavad akuelemendi sobitamist.
    Liitiumaku vastavusstandarditele: pinge≤10mV vastupanu ≤5mΩ võimsus≤20 mA
  • Sama pingega aku
  • Erinevatel patareidel on erinev pinge. Pärast paralleelset ühendamist laadib kõrgepinge aku madalpinge aku, mis tarbib voolu ja võib põhjustada õnnetusi.
  • Sama mahutavusega aku
  • Ühendage järjestikku erineva mahutavusega patareid. Näiteks võib sama aku erineda vananemisastmest. Väikese mahutavusega patareid tühjenevad kõigepealt täielikult, seejärel suureneb sisetakistus. Samuti peate sama akut kasutama, kui ühendate järjestikku. Vastasel juhul tühjenevad pärast erineva mahutavusega patareide järjestikku ühendamist (näiteks sama aku vananemisastmes) kõigepealt väikese mahutavusega patareid, seejärel suureneb sisemine takistus.
  • Sel hetkel tühjenevad suure mahutavusega patareid väikese mahutavusega patareide sisemise takistuse kaudu ja seejärel pöördlaadimisega. Nii väheneb koormuse pinge oluliselt, aku ei saa töötada ja suure mahutavusega aku on võrdne ainult väikese mahutavusega akuga. Pikaajaline kasutamine võib põhjustada õnnetusi.
  • Aku vajab suurt järjepidevust (mahtuvus, sisemine takistus, pinge, tühjenemiskõver, tsükli eluiga).
  • Aku kestus on väiksem kui ühe aku kasutusaeg.
  • Erinevatel patareidel on erinev pinge. Pärast paralleelset ühendamist laadib kõrgepinge aku madalpinge aku, mis tarbib voolu ja võib põhjustada õnnetusi.
  • Seda tuleb kasutada piiratud tingimustel (sealhulgas laadimine, tühjendusvool, laadimisrežiim, temperatuur jne)
  • Pärast liitiumpatarei moodustamist suureneb aku pinge ja maht oluliselt, seega tuleb seda kaitsta. See vajab ka laadimisbilansi, temperatuuri, pinge ja ülevoolu jälgimist.
  • Aku peab vastama pinge ja võimsuse konstruktsiooninõuetele.
